功能特点
1 采用工业级5寸彩色液晶屏，分辨率高达800×480。
2 具备带彩色背光的硅胶操作按键，便于操作人员识别和操作。

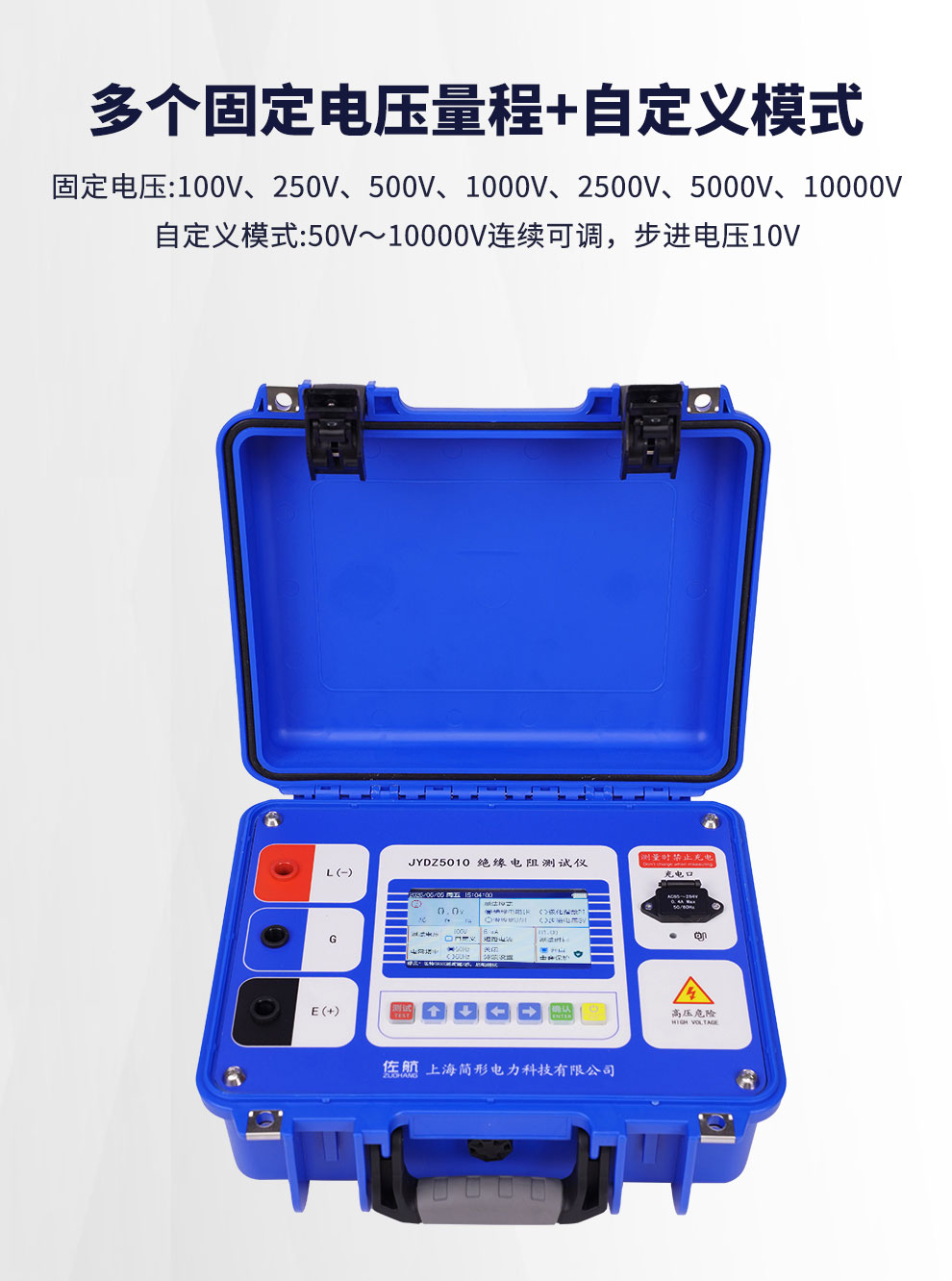

3 具备7个固定电压量程：
100V、250V、500V、1000V、2500V、5000V、10000V。
自定义电压模式50V～10000V连续可调，步进电压10V。
4 可输出短路电流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可调。
5 可连续输出功率55W。
6 具备独立放电电路，测试完成后可对试品快速放电。
7 具备试品击穿保护功能及燃弧模式；可持续工作在击穿燃弧模式，以便于定位绝缘薄弱点位置。
8 具备绝缘电阻IR、吸收比DAR、极化指数PI、步进电压SV测试功能。
9 支持R60s/R30s和R60s/R15s两种DAR吸收比计算模式。
10 具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。
11 具备硬件滤波器及可设置的软件滤波器，大大提高仪器的抗干扰性能。
12 各种测试模式下的测试时间独立保存互不影响，便于下次使用。
13具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。
14 具备蓝牙通讯功能：支持国网通讯规约。

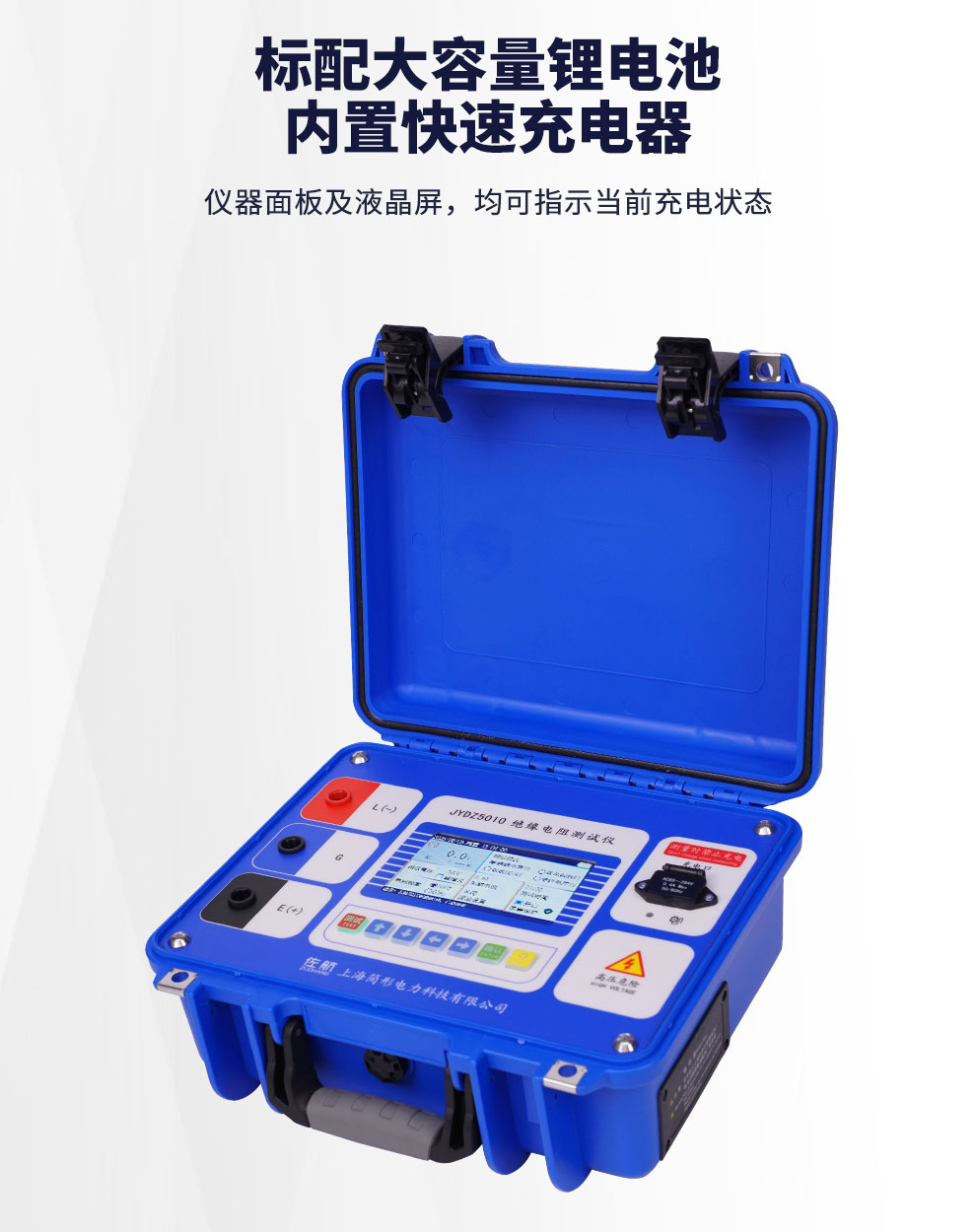

15标配大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态；配备可更换电池的电池盒。
技术指标
|
绝缘电阻测量，测试电压10kV： |
|
|
阻值范围 |
分辨率 |
|
0～9.99kΩ |
0.01kΩ |
|
10.0～99.9kΩ |
0.1kΩ |
|
100～999kΩ |
1kΩ |
|
1.00～9.99MΩ |
10kΩ |
|
10.0～99.9MΩ |
100kΩ |
|
100～999MΩ |
1MΩ |
|
1.00～9.99GΩ |
10MΩ |
|
10.0～99.9GΩ |
100MΩ |
|
100～999GΩ |
1GΩ |
|
1.00～4.00TΩ |
10GΩ |
注意：满量程电阻值
与测试电压
有关，参照以下公式进行计算：
的单位为Ω，
的单位为V。
|
各测试电压下，电阻测试精度与满量程电阻的关系 |
|||||
|
阻值范围 |
精度 |
||||
|
|
±5% |
||||
|
|
±20% |
||||
|
各测试电压对应的满量程电阻值 |
|||||
|
测试电压 |
满量程电阻值 |
||||
|
100V |
40GΩ |
||||
|
250V |
100GΩ |
||||
|
500V |
200GΩ |
||||
|
1000V |
400GΩ |
||||
|
2500V |
1.00TΩ |
||||
|
5000V |
2.00TΩ |
||||
|
10000V |
4.00TΩ |
||||
|
测试时间 |
|||||
|
设置范围 |
1分钟～60分钟可调，步进30秒 |
||||
|
测试电源 |
|||||
|
固定测试电压 |
100V、250V、500V、1000V、2500V、5000V、10000V |
||||
|
自定义测试电压 |
50V～10000V 最小步进电压10V，长按上键、下键时，步进电压值自动转换为50V，从而提高调整速度。 |
||||
|
电压输出精度 |
0%～+10% |
||||
|
短路电流 |
1mA～6mA，可调，步进1mA |
||||
|
短路电流精度 |
±5% |
||||
|
连续输出功率 |
55W 注意：满功率输出时，电池电压会出现明显下降；此时可减小设置的短路电流值，从而减小电池电压下降的幅度。 减小短路电流值会降低测试大电容量试品时的充电速度。 |
||||
|
电压表 |
|||||
|
测量范围 |
AC/DC 10V～660V，±(2%+3个字) |
||||
|
交流电压频率 |
25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz |
||||
|
输出电压测量 |
|||||
|
精度 |
±(2%+3个字) |
||||
|
电容量测量 |
|||||
|
测量范围 |
10nF～25uF，测试电压≥100V |
||||
|
精度 |
±10%±5nF |
||||
|
电容试品放电速率 |
|||||
|
放电速率 |
从10kV至50V， ≤0.47s/uF |
||||
|
使用条件及外形 |
|||||
|
交流电源 |
85～264Vrms，50/60Hz，25VA |
||||
|
内置电池 |
16.8V，3200mAH锂电池 |
||||
|
内置充电器 |
16.8V 1.5A |
||||
|
电池续航时间 |
10kV@100MΩ负载，约5小时 |
||||
|
外形尺寸 |
320mm（长）×270mm（宽）×150mm（高） |
||||
|
重量 |
2.9kg |
||||
|
使用温度 |
-10℃～50℃ |
||||
|
相对湿度 |
＜90%，不结露 |
||||
